HALO TOUCH 多功能桌面USB HUB｜使用说明

🌟 产品概览

欢迎使用 HALO TOUCH多功能桌面电脑扩展坞。本设备包含以下功能：

  • 📂 读卡器
  • 🔌 USB Hub
  • ⚡ 电压电流监控
  • ⏲️ 番茄时钟
  • 💻 电脑信息显示
  • 🎵 赛博八音盒
  • 🖼️ 动图 / 相册
  • 🎶 拾音频谱
  • 模拟Surface Dial (固件版本1.3.0以上)

👉 使用前请先阅读本说明。

🖼️ 外观与端口

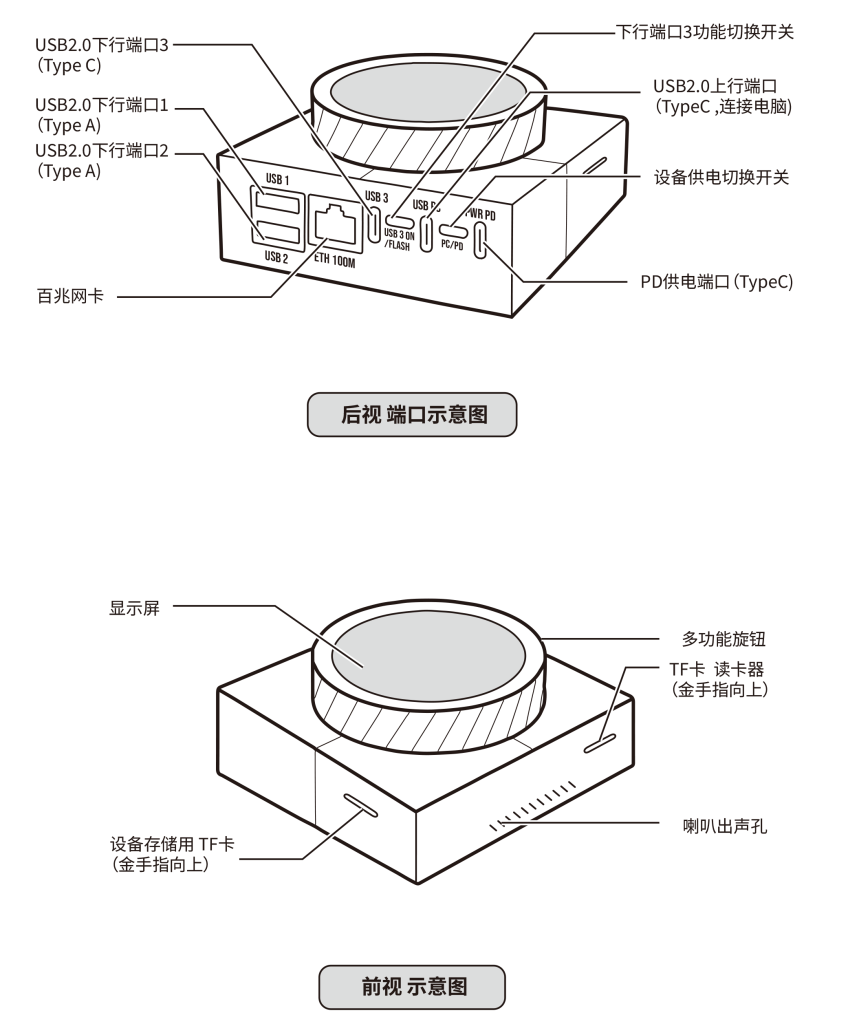

port_overview

图1.外观示意图

⚠️ 安全提示

  • 不要在潮湿环境使用。
  • 确认接口、线缆完好再接电源/电脑。
  • 避免重压旋钮与屏幕。

🔋 供电模式

切换方式：

  • 供电切换开关 PC / PD 用于切换供电模式

供电模式选择：

  1. PC 模式（默认）
    • 供电来源：电脑 USB
    • 适合大部分使用场景
    • 连接方式：将附赠的USB线，一头连接电脑USB A口，一头连接本设备的 USB-PC 口
    • 供电切换开关拨动到 PC 侧
  2. PD 模式（当电脑供电不足时使用）
    • 供电来源：外部 PD 充电器
    • 连接方式：将附赠的USB线，一头连接电脑USB A口，一头连接本设备的 USB-PC 口。额外再使用一根C to C的线（需另购），一头连接本设备的 PWR-PD 口，另一头连接支持PD供电的供电设备
    • 供电切换开关拨动到 PD 侧
    • ⚠ 切换前请先断开 PWR-PC 端口的连接线，避免两条线路微连接

🌟 小技巧：

  • PC供电与PD供电物理隔离，使用PD供电不会影响PC端口，为避免拨动开关时两个线路微连接，拨动电源开关时请断开 PWR-PC 端口的连接线
  • 若监控页电压小于 4V，说明 PD 供电 未生效，请检查线缆/充电器兼容性。请确保使用正确的PD供电设备，如无法确认，请使用PC供电
  • 在电脑USB供电充足的情况下，建议使用PC供电

📁 TF卡文件目录

  • 本设备附赠一个4G的TF卡，里面预存了系统运行必须的文件
  • ⚠ 不要删除设备存储用TF卡里面的文件，设备需要这些文件才能正常运行
  • 如果TF卡损坏或者不小心删除了文件，请购买32G以下容量的TF卡并格式化为 FAT32 格式，然后 点我 下载TF卡文件包，解压后拷贝到根目录即可

目录内容：

  • fonts 存放用于文本阅读器和音乐播放器的额外字体
  • mjpeg 存放360×360，25fps的 MJPEG 动图
  • music 存放音乐八音盒的音乐文件，格式仅限 MP3
  • night7 存放一些运行过程所需的资源文件，比如启动动画、闹钟音频等
  • pic 存放360×360的 jpg 图片，请使用Photoshop的 导出web格式来制作
  • aida64 存放电脑信息显示（AIDA64）功能的背景动图

📶 配网步骤

提醒：

  • 本设备只支持频段为2.4G的Wifi，不支持5G频段的Wifi，也不支持双频合一的Wifi热点
  • 如无法连接，可考虑单独为设备开启一个2.4G的wifi热点，同时在路由器上开启兼容模式

本设备部分功能需要配网后才能使用，提供两种配网方式：

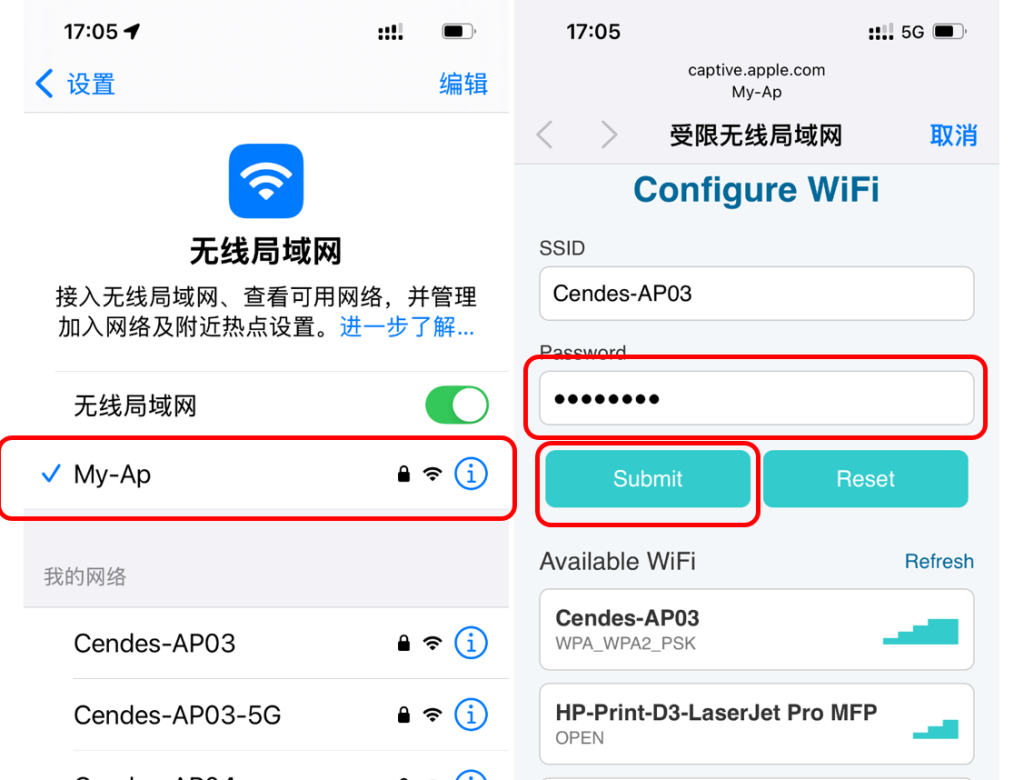

1.手机配网：

peiwang
  1. 设备通电 → 设备自动生成热点 My‑Ap（密码：12345678），如未找到该热点，进入 设置 → 连接 → 重启设备到AP配网模式
  2. 手机或者电脑连接该热点 → 弹出配网页面（若未弹出，在浏览器输入 192.168.4.1）
  3. 选择你的 Wi‑Fi 并输入密码
  4. 设备联网，网络信息正确后会保存联网信息
  5. 重启设备（ 设置 → 系统 → 其他 → 重启设备）或者关闭电源再打开 → 番茄时钟页显示正确时间 ✅
  6. 固件版本1.3.0以上，配网成功后设备会自动重启（礼品的固件版本是1.2.3，需要手动重启设备）

💡 若手机自动断开热点，请手动再次连接。

2.文件配网：

  1. 无法使用手机配网或者不弹出配网窗口的时候，可以尝试使用文件配网
  2. 请将设备存储TF卡拔出，然后将其插入TF卡读卡器（详见外观与端口示意图）
  3. 将设备连接到电脑，找到读卡器盘符，打开里面的内容，在根目录新建 wifi.txt 文件
  4. 第一行文本写需要配网的wifi名称（SSID），第二行文本写该wifi对应的密码（注意不要有空格）
  5. 保存文件，弹出TF卡后，插入设备存储的卡槽
  6. 重新打开设备
  7. 进入 设置 → 连接 ，点击 文件配网
  8. 如txt文件内的信息无误，系统会自动完成配网，成功后自动重启

🌟 重新配网：

  • 配网操作只需进行一次。如网络环境变更，进入 设置 → 连接 → 重启设备到AP配网模式，即可重新开始配网过程

🔌 USB Hub 使用

本设备包含：

  • 1x USB2.0 TypeC 上行端口（连接电脑）
  • 1x USB2.0 TypeC PD供电端口（连接支持PD供电的充电器）
  • 2x USB2.0 TypeA 下行端口（端口1、2）
  • 1x USB2.0 TypeC 下行端口（端口3，与设备烧录端口复用）
  • 1x TF卡读卡器
  • 1x 100M以太网口

连接方法：

请用附带的USB TypeC连接线（或者其他支持USB数据传输的线）连接上行端口（USB-PC）与电脑，连接成功后，系统会自动识别到读卡器和百兆网卡

推荐按以下方式连接：

  • USB‑PC → 电脑
  • 供电开关 → PC
  • USB1 → 键盘
  • USB2 → 鼠标
  • USB3 → 外设（需切换到 USB3 ON）

⚠ 百兆网卡仅供应急使用，速度低于电脑自带的有线网卡(通常都千兆以上)。

端口复用说明：

  • USB3与设备烧录端口复用，切换开关 → USB3 ON/FLASH
  • 将开关拨动到 USB 3 侧，端口3作为普通USB端口使用
  • 将开关拨动到 USB-PC 侧，端口3作为固件烧录使用，系统会出现一个串口（COM）设备
  • 平时将开关拨动到 USB 3 侧

📊 TF卡读卡器

设备正前方的卡槽为TF卡读卡器，使用时TF卡金手指面向上插入

📊 UI总体操作逻辑

主菜单：

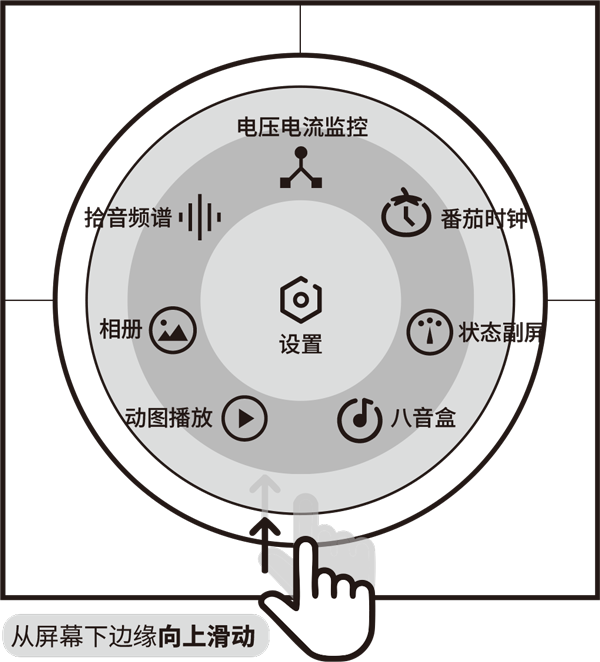

menu_main

图3.主菜单

  • 在除了设置页面之外的所有页面，用手指从屏幕底部向上滑动呼出
  • 在设置页面，点击顶部的圆形图标呼出
  • 点击任意菜单或者空白区域隐藏

手势：

  • 在部分APP（如相册、八音盒等）内，手指在屏幕上左右滑动会执行 上一个 下一个 的操作

旋钮：

  • 在大多数APP内，旋转旋钮会调节电脑音量，在特定APP，旋钮有专门的功能（详见APP说明）
  • 在固件版本1.3.0及以上，旋钮的音量调节功能升级为模拟微软的Surface Dial功能，关于Surface Dial功能，详见 Surface Dial

📊 电压电流监控

  • 显示 USB1 / USB2 电压(V)、电流(A)、功率(W)。
  • 长按屏幕开关端口供电：上半区=USB1， 下半区=USB2。
  • 电流超过阈值时会断电保护。
  • 屏幕左滑进入阈值电流设置，范围0-1000，设置完成后点击 √ 保存。

旋钮：

  • 调节电脑音量 / Surface Dial。

⏲️ 番茄时钟

操作说明：

  • 旋转旋钮来调节定时时长，有两个档位选择：
    • “1m” -> 一圈为1分钟
    • “1h” -> 一圈为1小时
    • 默认档位为“1h”
    • 默认定时为25分钟（可在设置页面修改）
  • 旋转旋钮确定好定时时长后，点击 开始 按钮开始定时,或者点击 返回 按钮取消定时
  • 定时中：设备会每秒轻微震动一次
  • 定时结束：播放 TF 卡 night7/alarm.mp3 文件，可自行更换。
  • 定时功能无需 Wi‑Fi，但时钟同步需联网。当WIFI连接不正常或者无网络时，时间显示不准确

💻 电脑信息显示（AIDA64）

📌 此功能为高阶功能，适合有一定电脑知识的用户。

电脑端设置：

  • 准备一个AIDA64客户端（本设备不提供）
  • 点击 这里 下载配置文件 my_aida64_setting.rslcd
  • 进入AIDA64客户端的 文件 → 设置 → LCD，选择 Remote Sensor 。
  • 端口 80，分辨率 1280x800 ，勾选 启用RemoteSensor LCD支持
  • 点击 LCD项目 ，在右上角点击 导入 ，然后选择刚下载的配置文件 my_aida64_setting.rslcd。
  • 导入后需要根据自己的计算机设置进行修改，因为每个人的CPU GPU 主板 硬盘 网卡等都不相同，请一项一项仔细修改
  • 不要修改 Show Label 里面的文字，Show unit 必须填入 ^ ，否则设备检测不到。
  • 修改完成后点击OK，然后将AIDA64最小化。
  • 可以在设置里面让AIDA64开机自动启动。设置 → 常规 → 在windows启动时运行AIDA64
  • ⚠防火墙允许AIDA64访问网络，或者手动放通TCP80端口（或者你自定义的端口）

设备端设置：

  • 必须完成配网
  • 设备和电脑处于同一局域网且互相能访问（注意检查防火墙、路由器子网范围等）
  • 进入 设置 -> APP -> AIDA64副屏 -> 主机IP地址，填入你电脑的局域网IP地址
  • 如果电脑80端口被占用，需要使用其他端口，则需要在后面加冒号，加自定义端口，例如：
    • 192.168.0.100 使用 192.168.0.100的主机地址，默认80端口
    • 192.168.0.100:9223 使用 192.168.0.100的主机地址，使用9223端口
    • ⚠冒号是英文冒号

旋钮：

  • 调节电脑音量 / Surface Dial。

🎵 赛博八音盒

  • 放置 MP3 文件至 TF 卡 music/，可放置多首。
  • 左右滑动切换歌曲。
  • 旋钮模拟发条 → 顺时针拧紧 -> 释放后播放对应时长的音乐
  • 播放停止后，再次顺时针旋转旋钮，会接着停止的地方继续播放当前音乐
  • 如果想直接播放完当前音乐，请一直旋转旋钮到环形指示条连成一圈并且变为白色，释放后会一直播放当前音乐直到结束
  • 播放过程中旋钮 -> 调节设备音量。
  • 建议放置八音盒音色的音乐

🖼️ 动图 & 相册

  • 放置 MJPEG 文件至 TF 卡mjpeg/
  • 放置 JPG 文件至 TF 卡pic/，
  • 左右滑动切换
  • 提供便捷转换工具供转换MJPEG，转换参数：360×360,25帧，下载地址：
  • 两者循环模式可在 设置 -> APP 中调整

💡 JPG文件建议使用Photoshop 导出Web所用格式 来制作，不要用另存为

旋钮：

  • 调节电脑音量 / Surface Dial。

🎶 拾音频谱

  • 麦克风实时采集环境音，显示频谱动画。
  • 检测到节拍时音符会跳动并变色。
  • 左右滑动切换频谱主题。

旋钮：

  • 调节电脑音量 / Surface Dial。

🛠️ 设置

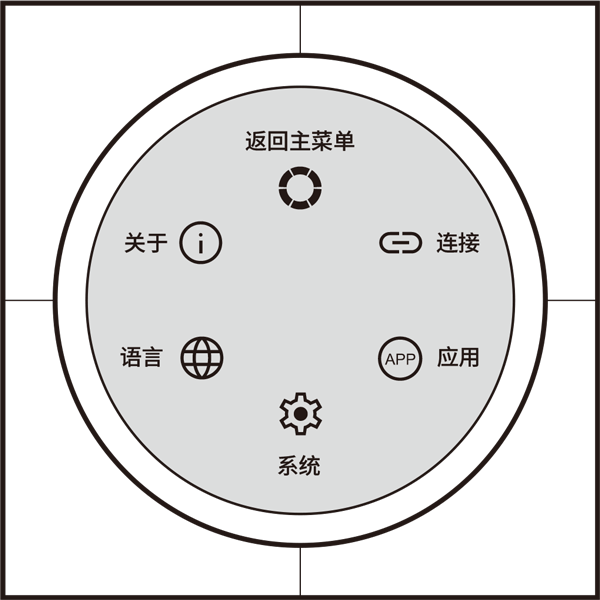

menu_setting

图4.设置菜单

  • 连接 : 配网及启动模式设置
  • 应用 : 各APP的设置
  • 系统 : 系统设置
  • 语言 : 语言时区及字体设置
  • 关于 : 关于本设备

🛠️ 设备更新

在设备可以正常启动的情况下，请使用OTA进行系统更新

  • 进入 设置 → 系统 → 其他 → 检查更新
  • 设备会自动检查并完成固件更新

🔘 Surface Dial

在1.3.0及之后版本的固件中，旋钮的音量调节功能变更为类似微软Surface Dial的更强大的功能 可在windows10以后的操作系统内使用，windows 7尚不确定是否可用

基本使用方法

  • 需要当前APP内的旋钮功能为Surface Dial(详见每个app下面的说明)
  • 总体操作逻辑: 长按屏幕呼出旋钮控制界面,短按屏幕确定当前选项
  • 每个窗口有独立的旋钮控制逻辑, 比如我可以设置在浏览器中旋钮的作用是滚动, 在音乐播放器中旋钮的作用是切歌
  • 具体操作办法
    • 电脑: 将鼠标放到需要设置的窗口内, 点击激活该窗口

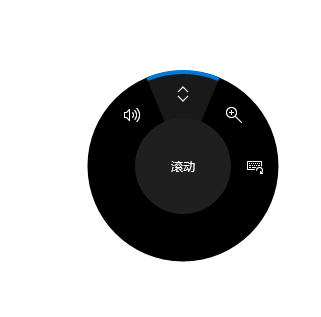

    • 设备: 略微长按屏幕(约0.8秒), 电脑当前窗口中间会出现旋钮控制界面, 如图
    • dial1
    • 转动滚轮选择当前窗口需要设置的功能 ,然后点击设备屏幕确认
    • 此时在当前窗口内,转动滚轮就变成你选的功能

小贴士：

根据Windows版本不同和安装的程序不同, 部分程序会显示特殊选项, 比如画笔 ,比如切歌

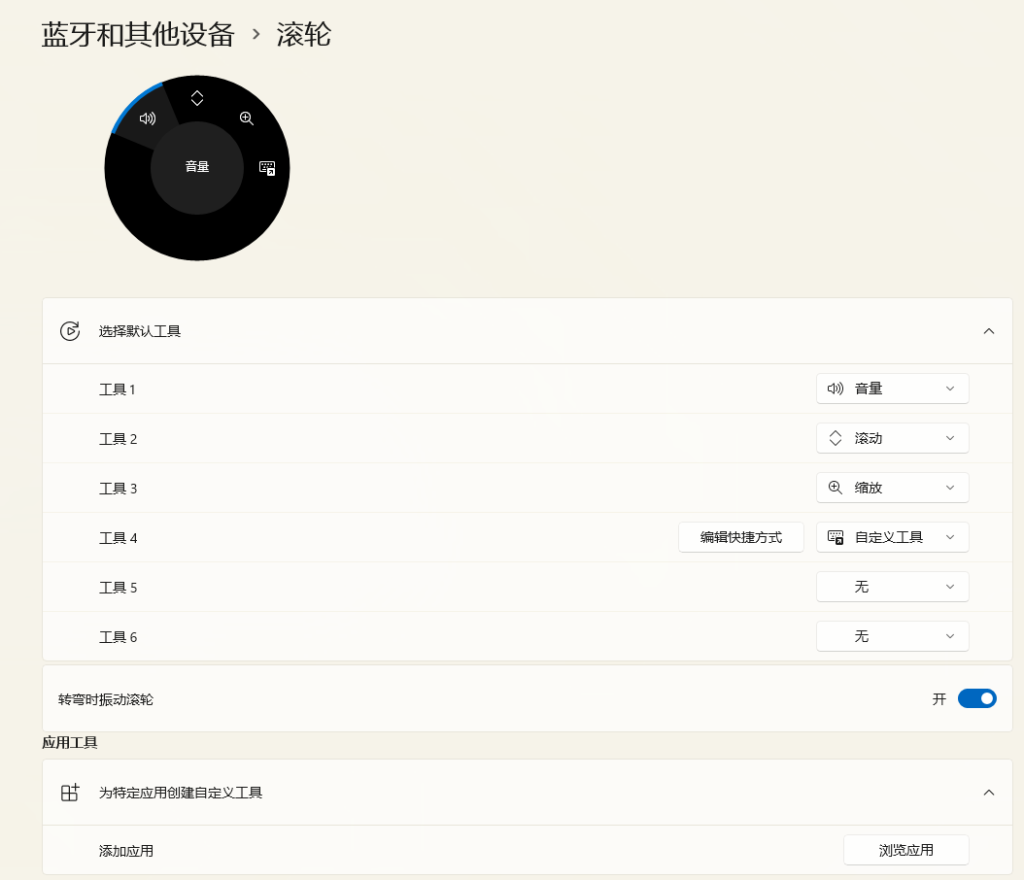

可以在windows10及以上系统内的 蓝牙和其他设备 → 滚轮 内进行滚轮菜单的设置(如图), 同时可以设置自定义的快捷键功能, 具体请自行探索

dial2

🛠️ 故障排查

  • 电脑不识别 USB → 检查线缆/接口。
  • 读卡失败 → 重插或更换 TF 卡（金手指向上）。
  • 屏幕异常 → 重启设备。
  • PD 无效 → 检查电压监控 / 线缆 / 充电器。
  • 无法配网 → 尝试使用文件配网，检查ssid 和 密码是否正确
  • 显示的时间不正确 → 请先完成配网，同时在 设置 → 语言 → 时间偏移 内设置正确的时间偏移

🛠️ 关于本设备

本设备系个人 DIY 创意作品，请注意：

  • 设备设计出发点为个人兴趣与分享，本人不对该设备造成的损失承担任何责任。
