FAKE POD NANO｜使用说明

🌟 概览

欢迎使用 FAKE POD NANO。本设备包含以下功能：

音乐播放器
拾音频谱
MJPEG动图播放
图片相册
文本阅读器
UAC数字界面

👉 使用前请先阅读以下说明。本设备已开源在立创开源广场，链接

https://oshwhub.com/planevina/fakepodnano-lossless-audioplayer

tf卡文件包以及其他一些东西都在上面的链接的附件内，请自行下载 DIY沟通或者获取最新更新请进qq群（739444215） ,寻求帮助前请详细阅读本说明

更新日志

仅仅记录我还记得的修复，其他小bug修复记不得的就不写了

1.2.8

修复了播放列表内音乐超过255首导致内存溢出的bug（由1.2.5引入）

1.2.7

修复了UAC频谱幅度过小的BUG

1.2.6

经测短按跟手势似乎也没明显冲突，误触很少，长按播放/长按选择播放列表改为短按，可在设置页面应用音乐播放器内改回长按
修复了手势切歌开关保存不生效的BUG

1.2.5

随机算法改为列表一次打乱，可上一首下一首且不会重复
设备能识别的播放列表改为255个，每个播放列表内的音乐限制为255首

1.2.4

修复了部分1.2.3版本重启卡住的问题

1.2.2

修复了IDF版本不显示电量问题

1.2.0

总体切换到IDF框架
整合了播放器固件和UAC固件，可以直接切换
在设置页面应用音乐播放器内切换

1.1.5

此版本为最后一个基于PIO Arduino的版本
增加了播放列表功能
增加了锁屏
增加了按键音量控制
增加了手势切歌开关
增加了CS43131版本最大音量最小音量的自定义设置
修复了长按不灵敏的问题

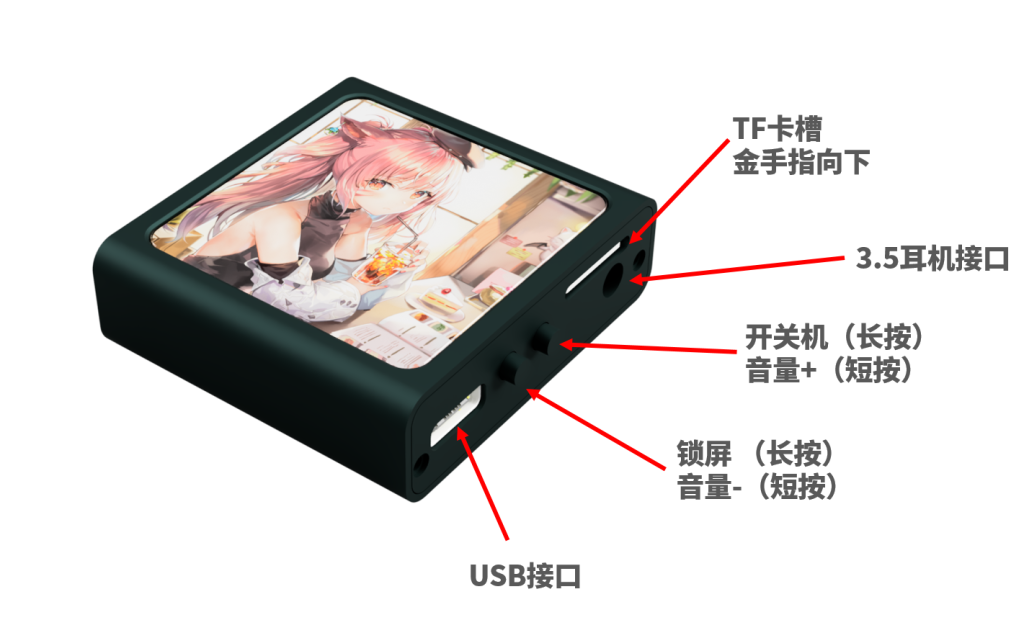

🖼️ 外观

📊 UI总体操作逻辑

主菜单：

在大部分页面，用手指从屏幕底部向上滑动呼出
在设置页面、文本阅读器页面，点击顶部的返回图标呼出
在音乐播放器页面，左右滑动屏幕切换到播放控制状态，然后上滑呼出
点击任意菜单或者空白区域隐藏

手势：

在部分APP（如相册、音乐播放器）内，手指在屏幕上左右滑动会执行“上一个”“下一个”的操作

按键：

中部的按键

长按开关机
短按音量加

中下部的按键

长按切换锁屏（黑屏）
短按音量减

陀螺仪：

以开关机按键为转轴

快速后仰然后转回，切换下一首歌
快速前倾然后转回，切换上一首歌

📁 TF卡文件目录

请将TF卡格式为FAT32，然后在开源广场给出的网盘内下载TF卡文件包，解压后，将文件夹拷贝到TF卡根目录

💡请注意，是将解压后的多个文件夹拷贝到TF卡根目录

目录内容：

fonts 存放用于文本阅读器和音乐播放器的额外字体
mjpeg 存放460×460，15fps的MJPEG动图
music 以文件夹为单位，存放MP3、FLAC格式的音乐文件，只能识别一层文件夹
night7 存放一些运行过程所需的资源文件，比如启动动画、空白封面图片等
pic 存放460×460的 jpg 图片，请使用Photoshop的导出web格式来制作
playlist 存放播放列表文件，由设备自动生成
txt 存放UTF8编码格式的文本文件，用于文本阅读器

🎵 音乐播放器

以文件夹为单位，存放MP3、FLAC格式的音乐文件，只能识别一层文件夹
分为3个子页面：
- 播放控制
- 播放列表
- 音乐库
播放控制页面左滑进入播放列表/音乐库页面，播放列表/音乐库页面右滑进入播放控制页面
播放控制页面上滑呼出主菜单，其他操作根据图标指引
点击播放列表/音乐库页面顶部的播放列表图标，切换播放列表和音乐库
音乐库页面长按选项（固件版本1.2.6以后改为短按，可以在设置页面改回长按）打开播放列表
播放列表页面长按选项（固件版本1.2.6以后改为短按，可以在设置页面改回长按）开始播放
如果音乐文件不包含内封封面，可自行用工具缝合进去

播放列表：

请将音乐文件以文件夹为单位,放到TF卡的music目录,只能识别music目录下面一层文件夹,无法识别嵌套的文件夹
第一次进入音乐APP,会自动扫描music目录下的音乐文件,并以目录为单位生成播放列表文件,存放在 playlist 目录下
今后再次进入音乐APP,如果存在播放列表文件,则不会再扫描TF卡,只会加载播放列表文件.
如放了音乐要更新播放列表,请到设置页面–应用–更新播放列表
最多支持255个文件夹，每个文件夹最多255首歌曲
例如：
- music
  - 舒缓音乐
  - 抄作业专用
  - 你也是二次元
  - …

🖼️ 动图 & 相册

放置 MJPEG 文件至 TF 卡mjpeg/
放置 JPG 文件至 TF 卡pic/，
左右滑动切换
设备TF卡内提供便捷转换工具供转换MJPEG，转换参数：460×460,15帧
两者循环模式可在“设置”中调整

💡 JPG文件建议使用Photoshop “导出Web所用格式”来制作，不要用另存为

🎶 拾音频谱

麦克风实时采集环境音，显示频谱动画。
检测到节拍时音符会跳动并变色。
左右滑动切换频谱主题。

📖 文本阅读器

放置 UTF8编码的 TXT 文件至 TF 卡txt/
在文件列表页面，点击箭头翻页，长按文件名开始阅读
在阅读页面，点击文件名返回列表页面，左右滑动和上下滑动翻页
可以在设置页面的APP选项内修改字体

🎶 USB数字界面

支持电脑和安卓手机，仅支持16bit 48khz 一种设置

需要单独刷固件（1.2.2版本固件后整合在一起了，通过设置应用音乐播放器 USB数字界面按钮重启设备进入）
如要返回播放器模式，上滑呼出按钮，点击退出，设备重启回播放器模式
背景图片存放在 night7目录的 uacbg.jpg

🛠️ 故障排查

99%的问题都是焊接问题，剩下1%是元件焊错了，请仔细检查

音乐文件如果没按目录分类，打开后只会显示一个名为root的播放列表，长按打开
自己制作时，可将充电反馈电阻改小以加快充电速度，建议改为2.2k，3.3k都可以

🛠️ OTA更新和蓝牙小程序控制

在设备的设置页面连接 – 选择蓝牙BLE模式启动后，设备会重启并且打开蓝牙，此时可以用蓝牙小程序来控制设备

微信小程序名：萨纳兰的黄昏的控制台
需要给小程序蓝牙访问权限，安卓手机额外需要定位权限
如果要OTA，则额外还需要给小程序 “访问已选择文件”的权限
小程序首页进入其他设备 – 搜索，搜索找到目标设备

OTA：

OTA需要设备进入服务模式，进入方法：设置页面 – 系统 – 其他 – 重启到服务模式

请将固件通过微信电脑版随便发给一个目标（比如文件传输助手）
在小程序最下方点击 OTA按钮进入，选择刚才聊天记录中的固件，然后更新
更新期间不要返回，不要做其他操作，注意不要让手机锁屏了

🛠️ 免责声明

本设备个人 DIY 创意作品，已开源至立创开源广场，请注意：

设备设计出发点为个人兴趣与分享，本人不对该设备造成的损失承担任何责任

希望本作品能为你的带来乐趣。感谢支持
