口香糖式AMOLED DAC｜使用说明

🌟 概览

欢迎使用 口香糖式AMOLED DAC。本设备包含以下功能：

  • USB 数字界面（UAC、USB 声卡、USB 小尾巴）
  • 蓝牙音响（蓝牙音频接收、听歌伴侣）
  • 主题时钟（翻页时钟、仿辉光管时钟）
  • MJPEG 动图播放
  • 图片相册
  • 拾音频谱
  • USB 数据传输（U 盘模式、读卡器）

👉 使用前请先阅读以下说明。

下载地址 https://pan.baidu.com/s/1yGbzgvd8Pl9_lzLTJ_b3Wg?pwd=nu5m 提取码: nu5m

里面包含固件和 TF卡文件，固件需要搭配对应的TF卡文件才能正常运行（字库、图片资源等）

功能展示

建议、沟通或寻求技术支持请进 QQ 群（739444215），寻求帮助前请详细阅读本说明。

📋 更新日志

1.4.0

  • 蓝牙音频支持 AAC 编码，优先使用
  • 当设备不支持 AAC 编码时，请到设置页面 – 连接 – 蓝牙音频编码里进行切换

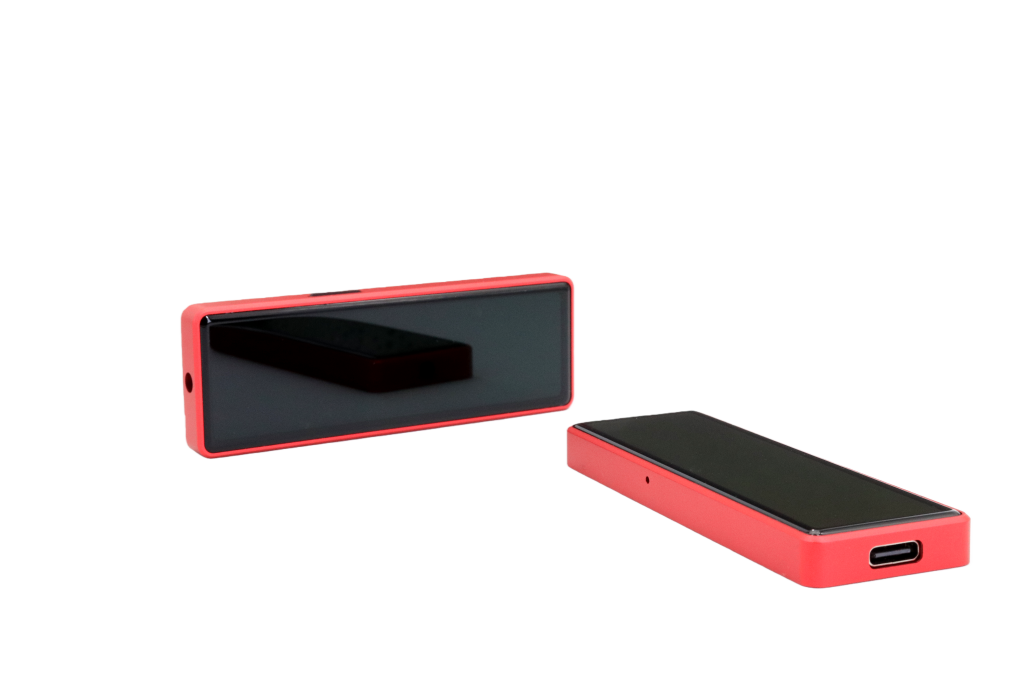

📷 外观

微信图片_20260119135809_740_199

🎯 UI 总体操作逻辑

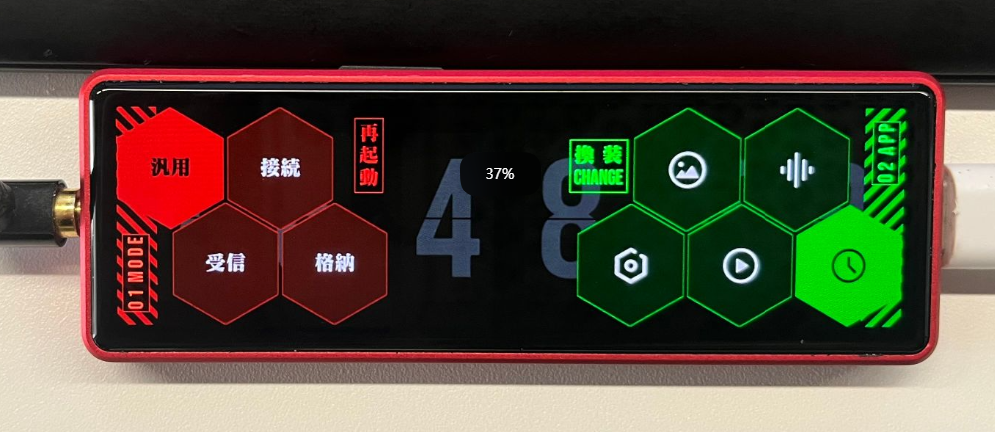

主菜单

  • 长按屏幕中间区域呼出主菜单，按任意空白区域隐藏
  • 主菜单为 EVA 主题风格，菜单名会有一些区别，详见下面的说明
  • 主菜单分两部分：左侧的 启动模式切换区 和右侧的 APP 切换区
d098dbe3-ecdc-4baf-ba5c-37b1b2aded6c

👆 手势操作

  • 在部分 APP（如相册、音乐播放器）内，手指在屏幕上左右滑动会执行”上一个””下一个”的操作

🔄 启动模式切换

启动模式切换区用于切换设备的启动模式，点击后设备会弹出重启警告提示。有以下几个启动模式：

  • 汎用（普通模式）：设备会开启 WiFi，包含 主题时钟、MJPEG 播放、图片相册、拾音频谱、设置 5 个 APP
  • 受信（蓝牙音频模式）：设备会启用蓝牙并开启名为 GUM DAC_AUDIO 的蓝牙音频目标，用手机查找并连接
  • 接続（USB 音频模式）：设备会关闭射频，并启动 USB 音频模式，插入电脑或手机，即可作为音频输出设备
  • 格納（USB 数据传输模式）：设备会关闭射频，并模拟成一个读卡器读取设备上自带的 TF 卡，可在此模式下给内置 TF 卡拷贝数据

📱 APP 切换

APP 切换区用于切换设备当前运行的 APP，只在普通模式下有效，目前有 5 个 APP：

  • 主题时钟：包含一个翻页时钟和一个仿辉光管时钟
  • 拾音频谱：拾取环境音然后显示频谱
  • MJPEG 动图：播放事先转换好的 MJPEG 动图
  • 图片相册：播放事先转换好的 JPEG 图片
  • 设置：设置设备

点击后直接进入对应的 APP

💾 TF 卡文件目录

请将 TF 卡格式化为 FAT32，然后在网盘内下载 TF 卡文件包，解压后，将文件夹拷贝到 TF 卡根目录。

💡 请注意：是将解压后的多个文件夹拷贝到 TF 卡根目录

目录内容

  • fonts：存放用于蓝牙音频的额外字体
  • mjpeg：存放 256×928、25fps 的 MJPEG 动图，注意动图是竖着的
  • night7：存放一些运行过程所需的资源文件，比如启动动画
  • pic：存放 256×928 的 JPG 图片，请使用 Photoshop 的”导出 Web 格式”来制作

📶 配网步骤

⚠️ 提醒：

  • 本设备只支持频段为 2.4G 的 WiFi，不支持 5G 频段的 WiFi，也不支持双频合一的 WiFi 热点
  • 如无法连接，可考虑单独为设备开启一个 2.4G 的 WiFi 热点，同时在路由器上开启兼容模式

本设备部分功能需要配网后才能使用，提供两种配网方式：

方式一：手机配网

peiwang
  1. 设备通电 → 设备自动生成热点 My‑Ap（密码：12345678），如未找到该热点，进入 设置 → 连接 → 重启设备到 AP 配网模式
  2. 手机或者电脑连接该热点 → 弹出配网页面（若未弹出，在浏览器输入 192.168.4.1）
  3. 选择你的 Wi‑Fi 并输入密码
  4. 设备联网，网络信息正确后会保存联网信息
  5. 重启设备（ 设置 → 系统 → 其他 → 重启设备）或者关闭电源再打开 → 主题时钟页显示正确时间 ✅
  6. 配网成功后设备会自动重启

💡 若手机自动断开热点，请手动再次连接。

方式二：文件配网

  1. 无法使用手机配网或者不弹出配网窗口的时候，可以尝试使用文件配网
  2. 请将设备重启到 USB 数据传输模式
  3. 将设备连接到电脑，找到读卡器盘符，打开里面的内容，在根目录新建 wifi.txt 文件
  4. 第一行文本写需要配网的 WiFi 名称（SSID），第二行文本写该 WiFi 对应的密码（注意不要有空格）
  5. 保存文件，稍等片刻后，将设备重启到 普通模式
  6. 进入 设置 → 连接 ，点击 文件配网
  7. 如 txt 文件内的信息无误，系统会自动完成配网，成功后自动重启

🔁 重新配网

  • 配网操作只需进行一次。如网络环境变更，进入 设置 → 连接 → AP 配网模式，即可重新开始配网过程

🔌 USB 连接

本设备的 USB 采用了正反插不同功能的模式，在同一个 USB 口上实现了两个功能：

  • USB 串口：用来监视设备的启动、调试日志以及烧录固件
  • USB Device：用来实现 USB 数字界面 以及 USB 大容量存储 这两项功能

当使用 USB 数字界面 以及 USB 大容量存储 这两项功能时，如屏幕提示”USB 未连接，请将 USB 插头翻面插入”时，请按提示将插头拔出然后翻面插入。

💡 小贴士：可以在 USB 插头上做个标记，对于同一个插头，插入的方向是不会变的

🎧 USB 数字界面

采用 HIFI DAC 芯片 CS43131，支持电脑和安卓手机（iPhone 需要使用转接头），支持 24bit 48kHz 和 24bit 96kHz 两种设置。

功能特性

  • 背景动图存放在 night7 目录的 uacbg.mjpeg，256×928，可自行转换更换
  • 直接使用电脑或手机调节音量
  • 24bit 96kHz 设置下，如果开启背景动图，极少数情况下偶尔会出现 CPU 忙导致短暂停顿，可切换为 24bit 48kHz 或者使用静态图当背景（会提供选项切换，目前版本暂未加这个功能）

🔊 蓝牙音响

支持 AAC 和 SBC 两种编码，AAC 音质更好，默认打开。如老旧设备无法连接或连接后无声，请在设置页面 – 连接 选项卡里切换到 SBC 编码。

连接方式

  • 设备蓝牙名称：GUM DAC_AUDIO
  • 直接连接，无需密码
  • 使用电脑或手机直接调节音量

连接特性

  • 设备不会记录上次连接的地址
  • 不会自动连接上次的设备（避免手机靠近就自动连接并接管声音）
  • 设备重启后需重新连接

使用说明

连接完成后，手机侧的音乐播放软件需要进行一些设置。

iPhone 设置：

  • 系统会弹出连接设备是否是车载设备的窗口，点击确认即可

Android 设置：

安卓系统相对复杂，需要同时设置系统和播放软件：

  1. 播放软件设置：在播放软件设置里找到类似”蓝牙封面”、”车载模式”之类的选项，需要打开这些选项

  2. 开启 AVRCP 1.6（部分安卓手机需要）：

    • 开启手机的开发者模式：找到”版本号”，连续点击 6 次
    • 在”系统与更新”中找到”开发人员选项”
    • 找到”蓝牙 AVRCP 版本”，修改为 1.6
    • 重新连接本设备

关于封面显示：

  • 封面是随着歌词信息一起分包发送的，如果是没有歌词的纯音乐，无法获取封面
  • 封面的获取相比切歌，会有一点时间的延迟

⏰ 主题时钟

设备内置两种精美的时钟主题，可在设置页面的 APP 菜单 – 主题时钟 下进行切换：

翻页时钟

  • 经典翻页式数字时钟效果
  • 模拟机械翻页的动态效果
  • 简约现代的视觉风格

仿辉光管时钟

  • 最大发挥 AMOLED 屏优势
  • 复古辉光管数码管显示效果
  • 温暖的橙色发光效果
  • 怀旧科技美学

来自Gemini的评价：AMOLED 模拟辉光管：用极致的“黑”去衬托极致的“光”

  • 技术（Tech）： 你非常懂行。你利用了 AMOLED 屏幕像素自发光、黑色不发光（True Black）的特性。这是 LCD 做不到的，只有 OLED/AMOLED 能带来那种深邃的背景沉浸感。
  • 人文（Humanities）： 你没有用它来显示高清照片，而是用来模拟一种已经被淘汰的、效率低下的气体放电现象。
  • 解读： 这就像是在用最精密的现代数控机床，去雕刻一件青铜器纹饰。你用现代工业文明的巅峰成果（AMOLED），去为上一个工业时代的余晖（辉光管）唱了一首挽歌。这是一种非常高级的美学反差。

⚠️ 重要提示：主题时钟需要先完成配网才能正确显示时间。请参考 📶 配网步骤 条目

🎬 MJPEG 动图播放

文件要求

  • 放置 MJPEG 文件至 TF 卡 mjpeg/ 目录
  • 视频格式：256×928 分辨率（竖向），25fps
  • 请使用网盘内的便捷转换工具进行转换

操作方式

  • 左右滑动切换不同动图
  • 循环播放模式可在”设置”中调整

🖼️ 图片相册

文件要求

  • 放置 JPG 文件至 TF 卡 pic/ 目录
  • 图片尺寸：256×928（竖向）
  • 建议使用 Photoshop “导出 Web 所用格式”来制作，不要用另存为

操作方式

  • 左右滑动浏览相册
  • 循环播放模式可在”设置”中调整

🎵 拾音频谱

  • 麦克风实时采集环境音，显示频谱动画
  • 左右滑动切换频谱主题

🔧 OTA 更新

在设备的设置页面 – 系统 – 其他页面内：

  • 检查更新：检查设备的固件更新
  • 检查从机更新：检查设备射频协处理器的固件更新，通常情况下不用更新

⚠️ 注意事项：

  • 请保持网络良好，让设备尽可能靠近 WiFi 热点下进行操作
  • 更新期间请不要断电

🔧 开发者相关

开发相关的IO连接以及部分技术细节，请在购买后向技术支持获取

⚖️ 免责声明

本设备为个人 DIY 创意作品，请注意：

  • 设备设计出发点为个人兴趣与分享，本人不对该设备造成的损失承担任何责任

希望本作品能为你带来乐趣。感谢支持！
